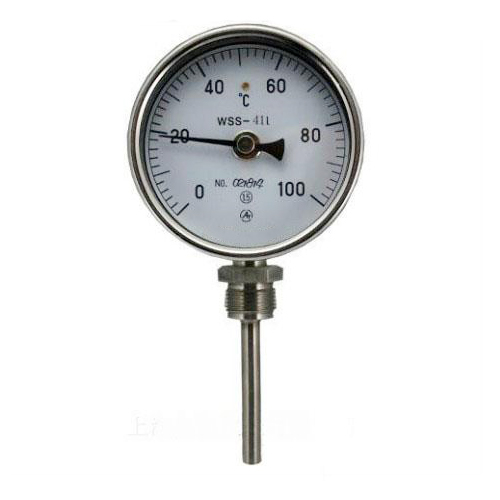

- 商品名稱：徑向型雙金屬溫度計
- 添加時間：2021-10-17 14:15:00
- 電 話：0550-7543766
郵 箱：kefu@senpudz.com
介紹：
一、產品概述
徑向雙金屬溫度計把兩種線膨脹系數不同的金屬組合在一起，一端固定，當溫度變化時,兩種金屬熱膨脹不同，帶動指針偏轉以指示溫度，這就是徑向雙金屬片溫度計，測溫范圍為-80~600C,它適用于工業上精度要求不高時的溫度測量。雙金屬片作為一種感溫元件也可用于溫度自動控制。
二、主要特點
現場顯示溫度，直觀方便；安全可靠，使用壽命長；多種結構形式，可滿足不同要求。
三、工作原理
徑向雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。
四、技術參數
1、標度盤公稱直徑：60，100，150
2、精度等級：1.0，1.5
3、熱響應時間：≤40S
4、防護等級：IP55
5、角度調整誤差：角度調整誤差應不超過其量程的1.0%
6、回差：雙金屬溫度計回差應不大于基本誤差限的J.D值
7、重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限J.D值的1/2
五、測溫范圍
| 測量范圍℃ | 適用范圍 | |
| 工業、商業 | 實驗室、小型 | |
| -80～+40 | √ | √ |
| -40～+80 | √ | √ |
| 0～100 | √ | √ |
| 0～200 | √ | √ |
| 0～300 | √ | √ |
| 0～400 | √ | √ |
| 0～500 | √ | √ |
| 0～550 | √ | √ |
| 0～600 | √ | √ |
六、外形尺寸
| 形式 | A | B | C | E | L | d |
| 軸向型 | 65 | 23 | 73 | - | 75 100 150 200 300 400 500 750 1000 | Φ6 Φ8 Φ10 |
| 105 | 23 | 73 | - | |||
| 155 | 23 | 73 | - | |||
| 徑向型 | 65 | 50 | 110 | 34 | ||
| 105 | 50 | 110 | 34 | |||
| 105 | 50 | 110 | 34 | |||
| 135°向型 | 105 | 23 | 85 | - | ||
| 155 | 23 | 85 | - | |||
| 萬向型 | 105 | 23 | 178 | 120 | ||
| 155 | 23 | 178 | 120 |
七、選型編碼
| 系列號 | WSS | 雙金屬溫度計 | |||||||||
| 表盤公稱直徑 | -3 | Φ60 | |||||||||
| -4 | Φ100 | ||||||||||
| -5 | Φ150 | ||||||||||
| 表盤形式 | 0 | 軸向（直型） | |||||||||
| 1 | 徑向（角型） | ||||||||||
| 2 | 135°向（鈍角型） | ||||||||||
| 8 | 萬向（可調角型） | ||||||||||
| 安裝固定形式 | 0 | 無固定裝置 | |||||||||
| 1 | 可動外螺紋 | ||||||||||
| 2 | 可動內螺紋 | ||||||||||
| 3 | 固定螺紋 | ||||||||||
| 4 | 固定法蘭 | ||||||||||
| 5 | 卡套螺紋 | ||||||||||
| 6 | 卡套法蘭 | ||||||||||
| 保護形式 | 普通型 | ||||||||||
| W | 防護型 | ||||||||||
| F | 防腐型 | ||||||||||
八、徑向型號
徑向型雙金屬溫度計型號參數
| 型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
| D | L | |||||
| WSS-310 | -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 0 ~ 600 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000 | 無固定裝置 |
| WSS-410 | Φ100 | |||||
| WSS-510 | Φ150 | |||||
| WSS-311 | Φ60 | 可動外螺紋 | ||||
| WSS-411 | Φ100 | |||||
| WSS-511 | Φ150 | |||||
| WSS-312 | Φ60 | 可動內螺紋 | ||||
| WSS-412 | Φ100 | |||||
| WSS-512 | Φ150 | |||||
| WSS-313 | Φ60 | 固定螺紋 | ||||
| WSS-413 | Φ100 | |||||
| WSS-513 | Φ150 | |||||
| WSS-314 | Φ60 | 固定法蘭 | ||||
| WSS-414 | Φ100 | |||||
| WSS-514 | Φ150 | |||||
| WSS-315 | Φ60 | 卡套螺紋 | ||||
| WSS-415 | Φ100 | |||||
| WSS-515 | Φ150 | |||||
| WSS-316 | Φ60 | |||||
| WSS-416 | Φ100 | 卡套法蘭 | ||||
| WSS-516 | Φ150 | |||||
